Μηχανή διάτρησης BTA
Η μηχανή γεώτρησης BTA χρησιμοποιείται ευρέως σε πολλές βιομηχανίες. Τόσο το εργαλείο κοπής όσο και η εργασία μπορούν να περιστρέφονται, το μηχάνημα κινείται με ράφι και γρανάζι. Με ελεγκτή Simens CNC ...
Περιγραφή

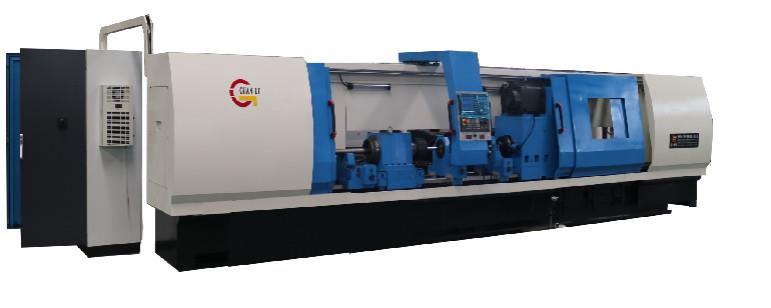

Μηχανή διάτρησης BTA
Αυτό το μηχάνημα χρησιμοποιείται για τη διάτρηση και τη διαδικασία διάτρησης του κεντρικού τεμαχίου του κυλίνδρου. Είναι σταθερό και με καλή ακρίβεια επεξεργασίας.
BTA ικανότητα επεξεργασίας μηχανή διάτρησης
Διακύμανση της διαμέτρου | Μέγιστη. 280mm |
Διάγραμμα διαμέτρου γεωτρήσεων | 30mm-100mm |
Μέγιστη. Τρύπα βαρετό βάθος | 6000mm |
Μέγιστη. Μέγεθος τεμαχίου τεμαχίου | 6000mm |
Διαδικασία τρυπήματος τρύπων | Οι μάρκες βγαίνουν από την τρύπα του κοίλου τεμαχίου του κατεργαζόμενου τεμαχίου. |
Κύρια εξαρτήματα της μηχανής γεώτρησης BTA
Βάση μηχανής, επιφάνεια εργασίας και άλλα βασικά μέρη | HT300 σιδήρου, ακριβής χύτευση με ρητίνη άμμου. |
Σύστημα τροφοδοσίας εργαλείων (άξονας Z) | Εγκρίνει το με τη βοήθεια του σερβοκινητήρα που οδηγεί την κοχλία τύπου T μέσω της δομής μειωτήρα. Η ταχύτητα είναι ρυθμιζόμενη (χωρίς βαθμίδες). |
Σύστημα ψύξης | Για την τροφοδότηση του λαδιού για τα εργαλεία, αποτελούνται από δεξαμενή λαδιού και 3 ομάδες υψηλών αντλιών πίεσης. |
Κεφαλή πίεσης λαδιού |
|
Ηλεκτρ Σύστημα
Σύστημα ελέγχου μηχανής | Delta PLC |
Ρύθμιση της θέσης της διαδρομής | Ρυθμίστε τη θέση στον πίνακα PLC |
Κονσόλα λειτουργίας | Χρώμα HMI οθόνης αφής |
Ηλεκτρικός πίνακας | Ξεχωριστά με το μηχάνημα (σχεδιασμός CE) |
Κυκλοφορία αέρα | Ανεμιστήρας εξαγωγής (δύο σετ) |
Τάση τροφοδοσίας | Απαιτήσεις πελατών |
Συνολική συνδεδεμένη ισχύς | Περίπου 45KW |
 |  |
 |
BTA μηχανή διάτρησης κύριες παραμέτρους τεχνολογίας
Στοιχεία | Παράμετροι | Παρατήρηση | ||
Δυνατότητα εργασίας | Μέγιστη. διάτρηση διάμετρο | & Phi · 280 mm | ||
Μέγιστη. Βάθος βαρετό | 6000mm | |||
Περιοχή διαμέτρου σύσφιξης του τεμαχίου εργασίας | 60mm ~ 300mm | |||
Κύρια άτρακτο | Κέντρο ύψους | 400mm | ||
Διάμετρος του πυρήνα της ατράκτου | 75mm | |||
Κωνικότητα της οπής ατράκτου | 85mm | 1:20 | ||
Εύρος ταχύτητας ατράκτου | 40-500 r / min | |||
Δυνατότητα μηχανής | Τροφοδοσία εργαλείων (άξονας Z) | Εύρος ταχύτητας τροφοδοσίας | 5 ~ 500mm / λεπτό | Απέκταση |
Φορητή ταχύτητα μεταφοράς | 2000mm / λεπτό | |||
Ισχύς κινητήρα | Κύριο μοτέρ | 30KW | ||
Κινητήρας υδραυλικής αντλίας | 1.5KW | |||
Κινητήρας ταχείας μεταφοράς | 3KW | |||
Έγχυση κινητήρα | 4.4KW | |||
Μοτέρ ψυκτικού | 5.5KW | |||
Σύστημα ψύξης | Πίεση | 0,36MPa | ||
Max.Flow | 600L / λεπτό | |||
Υδραυλικό σύστημα | Πίεση | 6.3 ΜΡα | ||
Συχνές ερωτήσεις:
Ε. Ποια είναι η λειτουργία του μηχανήματος;
A: BTA στερεές γεωτρήσεις, βαρετό, trepaning, λείανση.
Ερ: Τι γίνεται με το χρόνο παράδοσης;
A: Γενικά, οι μηχανές θα διαρκέσουν 50-100 εργάσιμες ημέρες. και η μηχανή τρυπανιών CNC χρειάζονται 4 μήνες μετά την παραλαβή της κατάθεσης. Ο συγκεκριμένος χρόνος παράδοσης εξαρτάται από τα μοντέλα. έχουμε μερικά μηχανικά κρεβάτια σε απόθεμα, θα μπορούσαμε να συντομεύσουμε τον χρόνο σύντομα.
